К1113ПВ1(А-В) - Интегральные микросхемы - Справочник - Каталог статей

Микросхемы представляют собой функционально законченный 10-разрядный АЦП, сопрягаемый с микропроцессором. Обеспечивает преобразование как однополярного напряжения (вывод 15 соединяется с выводом 16) в диапазоне 0...9,95 В, так и биполярного напряжения в диапазоне -4,975...+4,975 В в параллельный доичный код. В состав ИС входят ЦАП, компаратор напряжения регистр последовательного приближения (РПП), источник опорного напряжения (ИОН), генератор тактовых импульсов (ГТИ), выходной буферный регистр с тремя состояниями, схемы управления. Выходные каскады с тремя состояниями позволяют считывать результат преобразования непосредственно на шину данных микропроцессора. По уровням входных и выходных логических сигналов сопрягаются с ТТЛ схемами. В ИС выходной ток ЦАП сравнивается с током входного резистора от источника сигнала и формируется логический сигнал РПП. Стабилизация разрядных токов ЦАП осуществляется встроенным ИОН. Тактирование РПП обеспечивается импульсами встроенного ГТИ с частотой следования 300...400 кГц. Установка РПП в исходное состояние и запуск его в режим преобразования производится по внешнему сигналу "гашение и преобразование". По окончанию преобразования АЦП вырабатывает сигнал "готовность данных" и информация из РПП поступает на цифровые входы через каскады с тремя состояниями.Корпус К1113ПВ1(A-B) типа 2104.18-1, масса не более 2,5 г, 1113ПВ1(A-B) типа 238.18-1, масса не более 2,5 г.

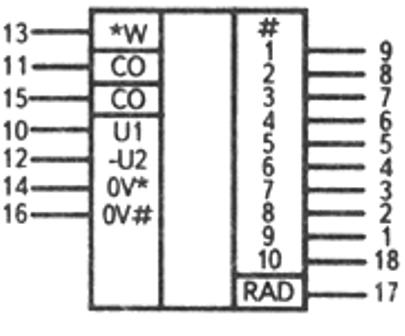

Назначение выводов:
1 - девятый разряд;
2 - восьмой разряд;
3 - седьмой разряд;
4 - шестой разряд;
5 - пятый разряд;
6 - четвертый разряд;
7 - третий разряд;
8 - второй разряд;
9 - первый разряд;
10 - напряжение питания Uп1;
11 - гашение и преобразование;
12 - напряжение питания -Uп2;
13 - вход аналоговый;
14 - аналоговая "земля";
15 - управление сдвигом нуля;
16 - цифровая "земля";
17 - готовность данных;
18 - десятый разряд (младший);

Электрические параметры

1	Номинальное напряжение питания Uп1 Uп2	5В±5% -15В±5%
2	Выходное напряжение низкого уровня	не более 0,4 В
3	Выходное напряжение высокого уровня	не менее 2,4 В
4	Напряжение смещения нуля в однополярном и биполярном режимах от полной шкалы	0,3%
5	Ток потребления от источника питания от источника питания	не более 10 мА не более 18 мА
6	Входной ток высокого(низкого) уровня	40 мкА
7	Ток утечки на входе	40 мкА
8	Время преобразования	не более 30 мкс
9	Нелинейность от полной шкалы 1113ПВ1А 1113ПВ1Б 1113ПВ1В К1113ПВ1А К1113ПВ1Б К1113ПВ1В	0,075% 0,2% 0,075% 0,1% 0,2% 0,4%
10	Абсолютная погрешность преобразования в конечной точке шкалы от полной шкалы	0,4%

   Предельно допустимые режимы эксплуатации

1
Напряжение питания
          Uп1
          Uп2

      4,75...5,25 В
      -15,75...-14,25 В
2
Диапазон входного напряжения
          однополярного
          биполярного

      -0,5...+10,5 В
      -5,5...+5,5 В
3
Входное напряжение
          высокого уровня
          низкого уровня

   2...4,5 В
       0...0,6 В
4
Выходной ток
         высокого уровня
         низкого уровня

       0...0,5 мА
       0...3,2 мА
5
Температура окружающей среды
         К1113ПВ1(А-В)
         1113ПВ1(А,Б)
         1113ПВ1В

-10...+70º С
        -45...+85º С
        -60...+125º С

      Рекомендации по применению
Допустимое значение статического потенциала 100 В. Температура пайки 235±5ºС, расстояние от корпуса до места пайки 1,5 мм, продолжительность пайки 2±0,5 с.

      Зарубежные аналоги

AD571S, AD571K

       Литература

       Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 8./А.В.
       Нефедов.-М.:ИП РадиоСофт,1998г.- 640с.:ил.
